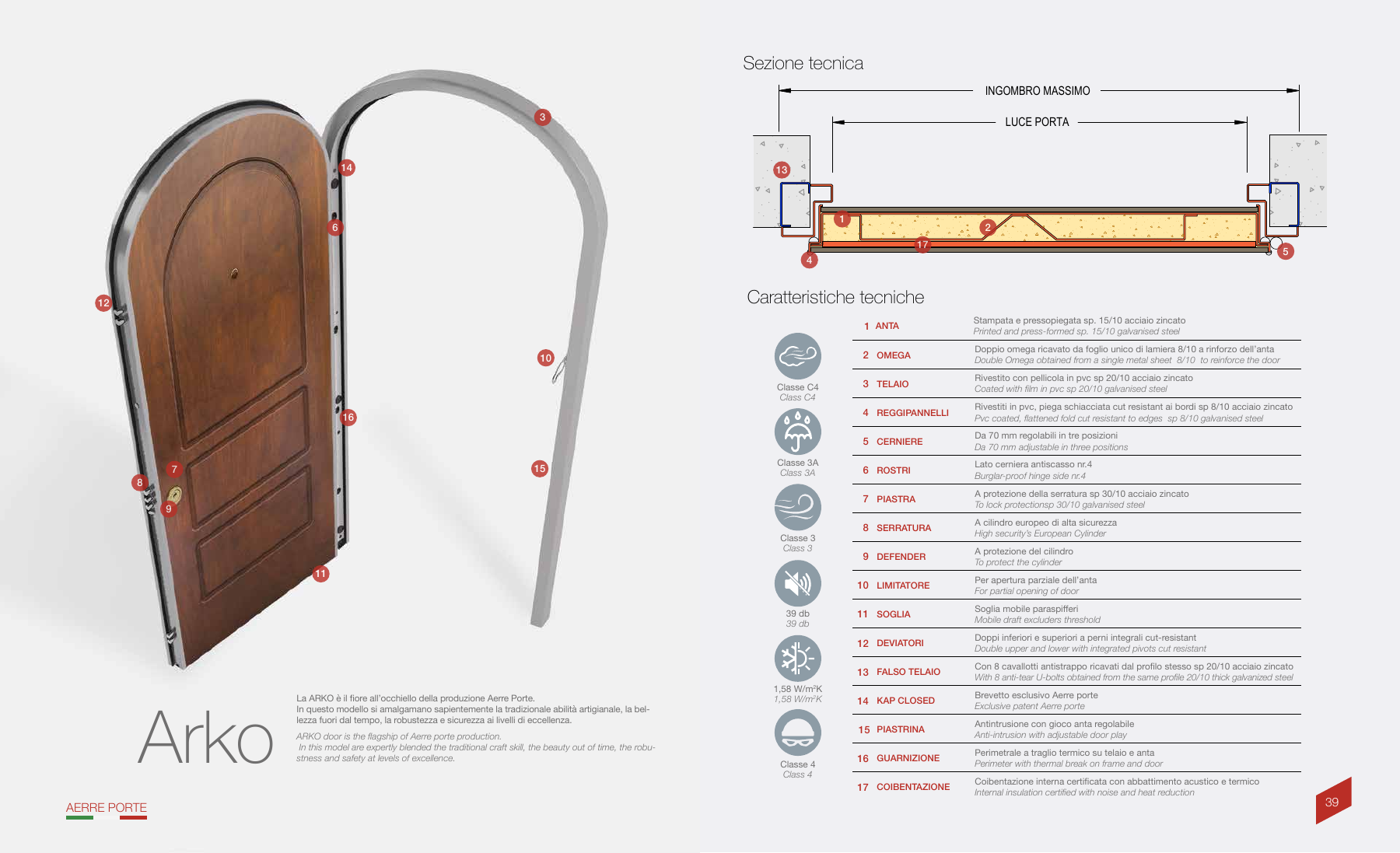

Scheda tecnica Arko
Scheda del modello a un’anta: struttura, sezione e dati dichiarati. Per Arko 2 occorre verificare la configurazione a due ante.
AERRE / Studio tecnico
Dentro il progetto.Prima della posa.
Dati di modello, sezioni costruttive e documenti. Un punto di lavoro per progettisti, rivenditori e installatori, dalla scelta della porta alla cura nel tempo.
Parla con il supporto tecnico01 / DOWNLOAD
Documenti da consultare.
Il documento giusto, per ogni fase.
7 documenti disponibili
Scheda tecnica Armor
Componenti, sezione costruttiva e classe antieffrazione dichiarata. La scheda non è un rapporto originale di prova.
Scheda tecnica Fire-Blok
Due pagine di presentazione e componenti. Classificazione e campo di applicazione al fuoco vanno verificati per la commessa.
Posa del falso telaio
Pagina 47 del listino originale storico Aerre. Schema con zanche e muratura: verificare l’applicabilità alla porta e al supporto previsti.
Misure e fori dei pannelli
Pagina 48 del listino originale storico: pannelli per anta standard H 2100. Arko, Wall-Zip e doppie ante simmetriche sono esclusi dalla tabella.
Installazione della porta
Pagine 23–24 del listino tecnico commerciale 2026 fornito: verifiche di vano, telaio, anta e collaudo. Indicazioni generali, da confermare sul modello.
Uso e manutenzione
Pagine 37–38 del listino tecnico commerciale 2026 fornito: uso quotidiano e controlli periodici. Richiedere le istruzioni specifiche di porta, serratura e rivestimento.
Nessun documento corrisponde alla ricerca. Richiedi il documento
Le schede sono PDF del produttore. I documenti indicati come estratti conservano le pagine originali dei listini forniti; non sono nuovi certificati o manuali specifici di modello.
02 / DATI DICHIARATI
Il modello e le prestazioni.
Una lettura trasversale della collezione.
| Modello | Antieffrazione | Vento | Acqua | Aria | Acustica | Trasmittanza |
|---|---|---|---|---|---|---|
| Sikura | 3 | C3 | 2A | 2 | 32dB | 1,82 W/m2K |
| Stylo | 4 | A3 | 3A | 2 | 30 dB | 2,03 W/m²K |
| Stylo 2 | 4 | A3 | 3A | 2 | 30 dB | 2,03 W/m²K |
| Stylo Plus | 4 | C3 | 2A | 2 | 41dB | 1,29 W/m2K |
| Stylo 2 Plus | 4 | C4 | 2A | 2 | 42 dB | 1,34 W/m²K |
| Arko | Classe 4 | Classe C4 | Classe 3A | Classe 3 | 39 dB | 1,58 W/m²K |
| Arko 2 | Classe 4 | Classe C4 | Classe 3A | Classe 3 | 39 dB | 1,58 W/m²K |
| Liberty | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta |
| Liberty 2 | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta |
| Wall-Zip | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta |
| Wall-Zip 2 | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta |
| Biliko | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta |
| Armor | Classe 5 | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta |
| Fire-Blok | RC 4 | Su richiesta | Su richiesta | Su richiesta | Su richiesta | Su richiesta |
Le unità e le classificazioni seguono le fonti. “Su richiesta” indica un dato non verificato nelle pagine consultate, non un valore pari a zero. Una prestazione riguarda il modello e la configurazione cui si riferisce la documentazione.
Certificati e campo di applicazione
Le schede divulgative non sostituiscono rapporti di prova, classificazioni o dichiarazioni di prestazione. Per Fire-Blok il produttore dichiara EI₂ 60: richiedere il documento pertinente e verificare dimensioni, ferramenta e condizioni di posa della configurazione scelta.
Richiedi la documentazione di prestazione03 / STRUTTURA
Telaio. Falso telaio. Connessioni.
Il collegamento al vano
Telaio e falso telaio lavorano tra struttura della porta e parete. Nelle schede Arko, Armor e Fire-Blok il telaio è descritto in acciaio zincato 20/10 rivestito in PVC; il falso telaio in acciaio zincato 20/10 presenta 8 cavallotti ricavati dal profilo.
Sezioni per il modello
Le tre schede mostrano sezioni costruttive senza quote numeriche del profilo. La misura di una sezione non va ricavata dalla scala dell’immagine. Per Sikura la pagina prodotto dichiara un telaio in lamiera 15/10; questo dato non va esteso alla gamma.
Il disegno della tua commessa
Luce di passaggio, ingombro, soglia, verso di apertura e posizione nella mazzetta si definiscono sul rilievo e sul modello. Richiedi la sezione pertinente prima di predisporre il vano.
04 / RIVESTIMENTI
Il pannello, nelle sue misure.
Quote di riferimento. Da leggere con il disegno.
La pagina 48 del listino originale storico riporta i seguenti pannelli per anta standard H 2100. Tutte le misure della tabella sono in millimetri; il pannello esterno e quello interno hanno dimensioni differenti.
| Anta | Pannello esterno | Pannello interno | Spessore |
|---|---|---|---|
| 800 | 815 × 2100 | 845 × 2117 | 7 |
| 850 | 865 × 2100 | 895 × 2117 | 7 |
| 900 | 915 × 2100 | 945 × 2117 | 7 |
| Antino 300 | 280 × 2100 | 280 × 2117 | 7 |
Ambito del documento: Arko, Wall-Zip e doppie ante simmetriche richiedono misure dedicate. La tabella non definisce tutti i materiali della materioteca, il pannello della tua commessa o la luce netta della porta. Prima di taglio e foratura occorre confermare il disegno pertinente.
Consulta la pagina originale con quote di foratura e legenda ↗
05 / DOCUMENTAZIONE DI SUPPORTO
Dalla posa alla cura.
Predisposizione del vano
La pagina originale sulla posa del falso telaio mostra il sistema con zanche, muratura, distanziali e quota soglia. Il tipo di supporto e il fissaggio previsto devono corrispondere al documento applicabile.
Leggi il documento originale ↗Montaggio e consegna
Il listino tecnico commerciale fornito raccoglie verifiche sul vano, sul telaio e sulle chiusure. La selezione dei fissaggi, le regolazioni e il collaudo richiedono le istruzioni del modello e la verifica del cantiere.
Consulta le indicazioni disponibili ↗Utilizzo e cura
Le pagine dedicate alla cura nel documento fornito descrivono uso quotidiano, pulizia e controlli. Materiale del rivestimento, serratura e dispositivi possono richiedere procedure specifiche: consulta i relativi manuali.
Leggi uso e manutenzione ↗Quale manuale serve per la mia porta?
Indica modello, anno o riferimento d’ordine, tipo di serratura e foto della configurazione. Per posa, sostituzione componenti e regolazioni richiedi il manuale pertinente, senza applicare per analogia istruzioni di altri modelli.
Richiedi il documentoDocumentazione per Smart Solutions
Serratura elettronica, alimentazione, collegamenti e aperture di emergenza dipendono dal dispositivo. Il manuale Smart pubblicizzato nel precedente archivio non è disponibile tra i PDF verificati: richiedi le istruzioni del sistema installato.
Richiedi il documento06 / SUPPORTO TECNICO
Un dettaglio da definire insieme.
Partiamo dai dati del tuo ingresso.
Per scegliere il documento e la configurazione, comunicaci modello, luce del vano, verso di apertura, quota del pavimento finito, supporto murario, esposizione e materiale desiderato. Per una porta già installata aggiungi il riferimento di commessa e il componente interessato.
