Lamiera e rinforzi
Per Arko, la scheda indica anta in acciaio zincato 15/10 e doppio omega ricavato da foglio unico 8/10. La struttura va letta insieme all’allestimento del modello.
Progettare bene.
Fino al dettaglio.
Il riferimento tecnico per conoscere i modelli, preparare il progetto e richiedere i documenti per posa e manutenzione.
01Ogni modello.
Ogni modello.
Le sue prestazioni.
Confronta le prestazioni dichiarate nelle pagine del produttore. N.D. indica un valore non dichiarato, non una prestazione pari a zero.
ArkoPrestazioni e documenti+
| Resistenza al vento | Classe C4 |
|---|---|
| Tenuta all’acqua | Classe 3A |
| Permeabilità all’aria | Classe 3 |
| Isolamento acustico | 39 dB |
| Trasmittanza termica | 1,58 W/m²K |
| Resistenza all’effrazione | Classe 4 |
Arko 2Prestazioni e documenti+
| Resistenza al vento | Classe C4 |
|---|---|
| Tenuta all’acqua | Classe 3A |
| Permeabilità all’aria | Classe 3 |
| Isolamento acustico | 39 dB |
| Trasmittanza termica | 1,58 W/m²K |
| Resistenza all’effrazione | Classe 4 |
ArmorPrestazioni e documenti+
| Resistenza al vento | N.D. |
|---|---|
| Tenuta all’acqua | N.D. |
| Permeabilità all’aria | N.D. |
| Isolamento acustico | N.D. |
| Trasmittanza termica | N.D. |
| Resistenza all’effrazione | Classe 5 |
BilikoPrestazioni e documenti+
| Resistenza al vento | N.D. |
|---|---|
| Tenuta all’acqua | N.D. |
| Permeabilità all’aria | N.D. |
| Isolamento acustico | N.D. |
| Trasmittanza termica | N.D. |
| Resistenza all’effrazione | Da verificare nella documentazione di progetto |
Fire-BlokPrestazioni e documenti+
| Resistenza al vento | N.D. |
|---|---|
| Tenuta all’acqua | N.D. |
| Permeabilità all’aria | N.D. |
| Isolamento acustico | N.D. |
| Trasmittanza termica | N.D. |
| Resistenza all’effrazione | RC 4 |
| Resistenza al fuoco | EI₂ 60 minuti |
LibertyPrestazioni e documenti+
| Resistenza al vento | N.D. |
|---|---|
| Tenuta all’acqua | N.D. |
| Permeabilità all’aria | N.D. |
| Isolamento acustico | N.D. |
| Trasmittanza termica | N.D. |
| Resistenza all’effrazione | N.D. |
Liberty 2Prestazioni e documenti+
| Resistenza al vento | N.D. |
|---|---|
| Tenuta all’acqua | N.D. |
| Permeabilità all’aria | N.D. |
| Isolamento acustico | N.D. |
| Trasmittanza termica | N.D. |
| Resistenza all’effrazione | N.D. |
SikuraPrestazioni e documenti+
| Resistenza al vento | C3 |
|---|---|
| Tenuta all’acqua | 2A |
| Permeabilità all’aria | 2 |
| Isolamento acustico | 32dB |
| Trasmittanza termica | 1,82 W/m2K |
| Resistenza all’effrazione | 3 |
Stylo PlusPrestazioni e documenti+
| Resistenza al vento | C3 |
|---|---|
| Tenuta all’acqua | 2A |
| Permeabilità all’aria | 2 |
| Isolamento acustico | 41dB |
| Trasmittanza termica | 1,29 W/m2K |
| Resistenza all’effrazione | 4 |
StyloPrestazioni e documenti+
| Resistenza al vento | A3 |
|---|---|
| Tenuta all’acqua | 3A |
| Permeabilità all’aria | 2 |
| Isolamento acustico | 30 dB |
| Trasmittanza termica | 2,03 W/m²K |
| Resistenza all’effrazione | 4 |
Stylo 2Prestazioni e documenti+
| Resistenza al vento | A3 |
|---|---|
| Tenuta all’acqua | 3A |
| Permeabilità all’aria | 2 |
| Isolamento acustico | 30 dB |
| Trasmittanza termica | 2,03 W/m²K |
| Resistenza all’effrazione | 4 |
Stylo 2 PlusPrestazioni e documenti+
| Resistenza al vento | C4 |
|---|---|
| Tenuta all’acqua | 2A |
| Permeabilità all’aria | 2 |
| Isolamento acustico | 42 dB |
| Trasmittanza termica | 1,34 W/m²K |
| Resistenza all’effrazione | 4 |
Wall-ZipPrestazioni e documenti+
| Resistenza al vento | N.D. |
|---|---|
| Tenuta all’acqua | N.D. |
| Permeabilità all’aria | N.D. |
| Isolamento acustico | N.D. |
| Trasmittanza termica | N.D. |
| Resistenza all’effrazione | N.D. |
Wall-Zip 2Prestazioni e documenti+
| Resistenza al vento | N.D. |
|---|---|
| Tenuta all’acqua | N.D. |
| Permeabilità all’aria | N.D. |
| Isolamento acustico | N.D. |
| Trasmittanza termica | N.D. |
| Resistenza all’effrazione | N.D. |
02Misurare.
Misurare.
Prima di scegliere.
Il rilievo che serve al progetto
Rileva larghezza e altezza del vano, livello del pavimento finito, spessore della muratura e verso di apertura. Distingui il vano murario, l’ingombro del telaio e la luce utile di passaggio.
Le quote esecutive e le dimensioni dei rivestimenti dipendono da modello e ordine. Non si ricavano dalla fotografia o da una misura standard: richiedi il disegno approvato.
- Pannello interno ed esterno: larghezza, altezza, spessore
- Battute, bordi, fresature e fori accessori
- Esposizione, materiale e compatibilità del rivestimento
03Una struttura.
Una struttura.
Ogni connessione.

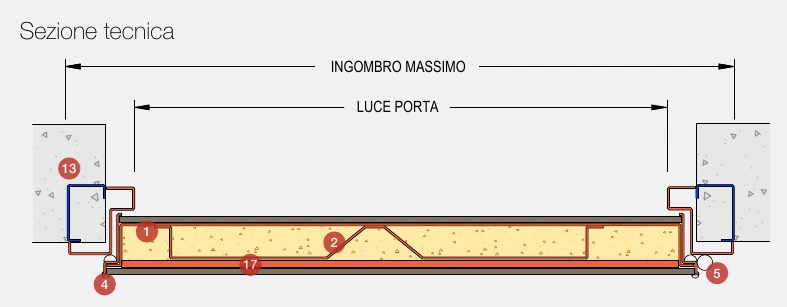

Il collegamento all’anta
Per Arko, telaio in acciaio zincato 20/10 rivestito in PVC e cerniere da 70 mm regolabili in tre posizioni. Riferimenti non estesi automaticamente agli altri modelli.
L’interfaccia con la muratura
La scheda Arko indica otto cavallotti antistrappo ricavati dal profilo 20/10. Ancoraggi, supporto e sequenza di installazione si definiscono con le istruzioni del modello e il progetto di posa.
04Prestazioni.
Prestazioni.
Con i documenti.

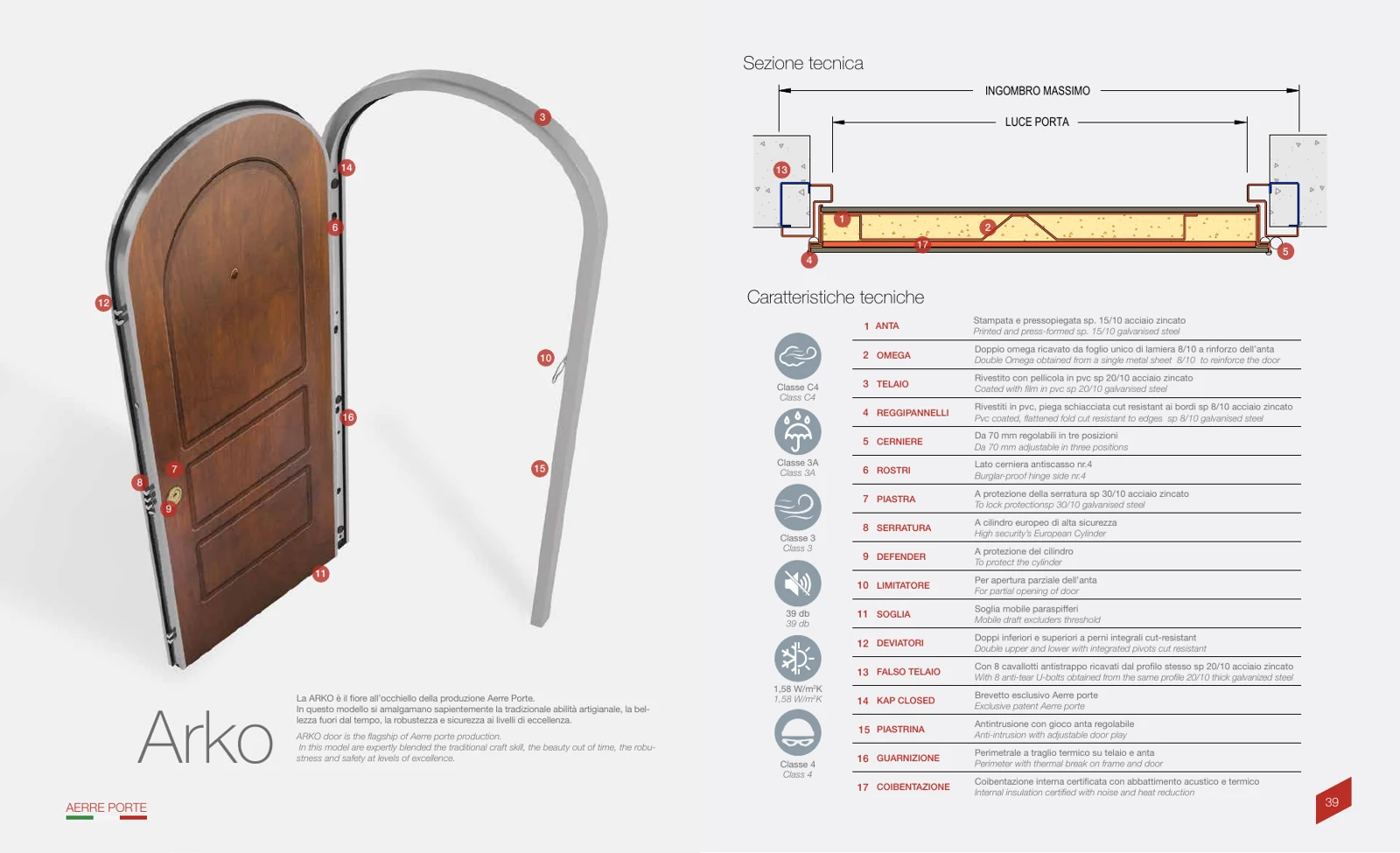

PDF / 1 pagine
Arko
Scarica la scheda originale ↗

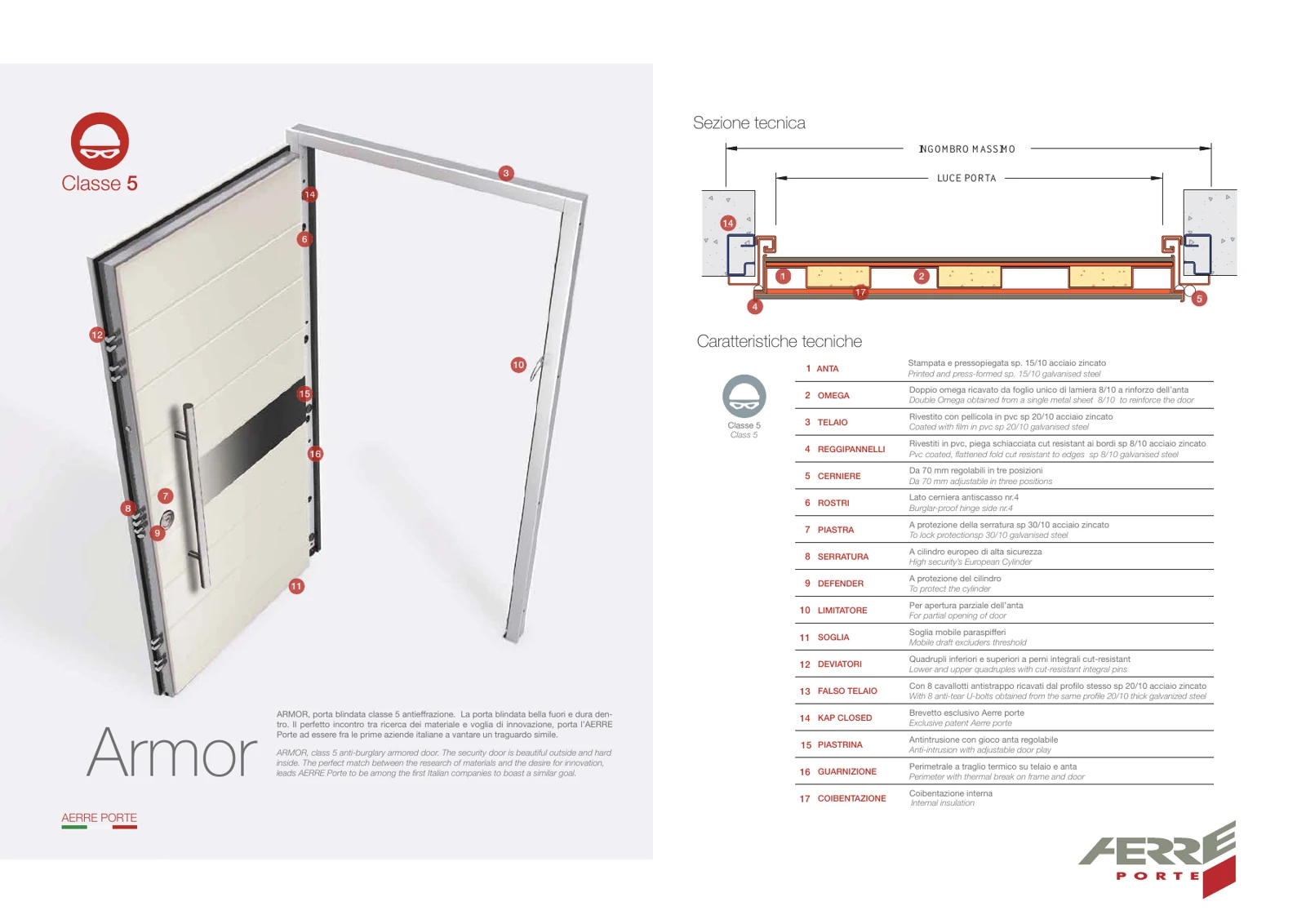

PDF / 1 pagine
Armor
Scarica la scheda originale ↗

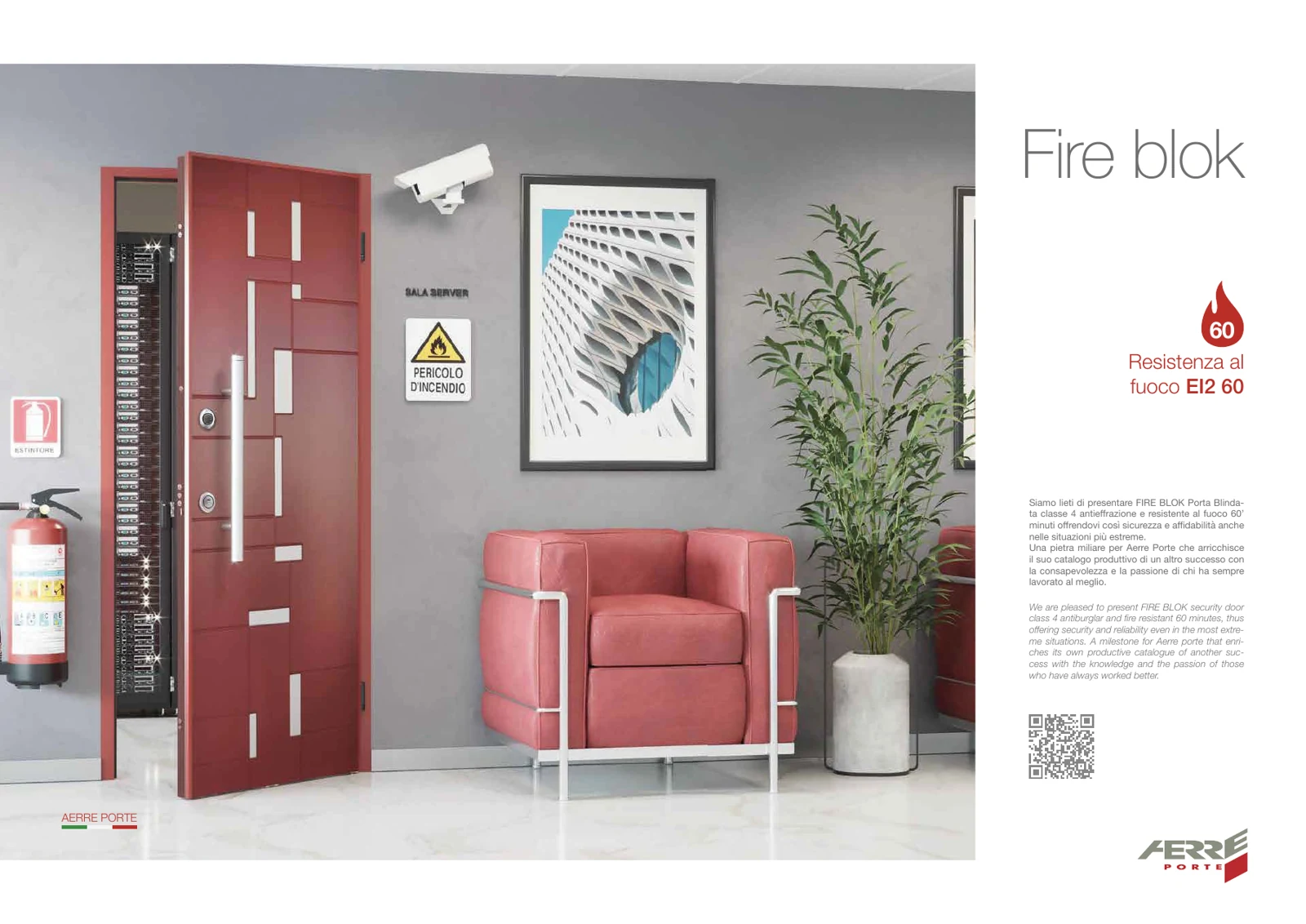

PDF / 2 pagine
Fire-Blok
Scarica la scheda originale ↗Marcatura CE e dichiarazione di prestazione
La marcatura CE si riferisce al prodotto e al suo campo di applicazione. Richiedi la dichiarazione di prestazione e la documentazione pertinenti al modello, all’allestimento e all’ordine. Le schede commerciali non sostituiscono i certificati o i rapporti di prova.
Richiedi certificazioni e DoPSono disponibili le schede Arko, Armor e Fire-Blok. Le dichiarazioni di prestazione, i certificati e gli altri manuali vanno richiesti per il progetto specifico.
05La posa.
La posa.
Parte del progetto.
Un percorso di verifica per preparare l’intervento. Le procedure esecutive, gli ancoraggi e le regolazioni devono seguire il manuale del modello ed essere affidati a personale qualificato.
Schemi orientativi di verifica, non in scala e non esecutivi.
Rilievo e verifica del supporto
Controlla il vano, il pavimento finito, il verso di apertura e la compatibilità della muratura. Conferma le quote con il disegno di ordine prima dell’installazione.
Installazione del falso telaio
Verifica identificazione, posizione, piombo, livello e diagonali del falso telaio. Il sistema di ancoraggio e la sua esecuzione devono seguire le istruzioni specifiche e il progetto di posa.
Montaggio del telaio e dell’anta
Verifica che i componenti corrispondano al modello e all’ordine. Segui la sequenza del manuale e controlla appoggio, fissaggio e continuità dei giunti previsti.
Regolazioni e controlli funzionali
Controlla movimento dell’anta, giochi, chiusura, serratura, guarnizioni e accessori. Per una porta resistente al fuoco verifica anche i dispositivi e i requisiti del relativo manuale.
Collaudo e consegna
Documenta il controllo finale e consegna istruzioni, chiavi, riferimenti del modello e documenti applicabili. Spiega all’utilizzatore funzionamento e manutenzione.
Prima di intervenire
Chiedi il manuale di installazione della porta e del falso telaio, il disegno approvato, l’elenco dei componenti e i requisiti del supporto. Questa guida non sostituisce le istruzioni esecutive del produttore.
Richiedi le istruzioni di posa06Prendersene cura.
Prendersene cura.
Nel tempo.
Uso quotidiano +
Utilizza serratura e accessori secondo le istruzioni consegnate. Non forzare l’anta o i meccanismi; segnala variazioni nel movimento o nella chiusura.
Pulizia dei rivestimenti +
Segui le indicazioni del materiale e della finitura. Prima di usare un prodotto, verifica che sia compatibile: legno, pelle, pietra, metalli e superfici verniciate richiedono cure diverse.
Serratura e componenti +
Lubrificanti, regolazioni e ricambi devono essere quelli previsti dal produttore del componente. Non applicare prodotti generici senza averne verificato l’idoneità.
Guarnizioni e chiusura +
Controlla visivamente integrità, contatto e pulizia delle guarnizioni. Se la porta striscia, non chiude o mostra giochi diversi, chiedi una verifica tecnica.
Assistenza e ricambi +
Comunica modello, riferimento d’ordine, problema e fotografie. Conserva documenti e istruzioni: aiutano a identificare i componenti corretti.
